HUD_DX1

USB/DACのパイオニアとして人気を博した
HUDシリーズの最新モデルがついに登場


32bit/384kHz


High-end Sound

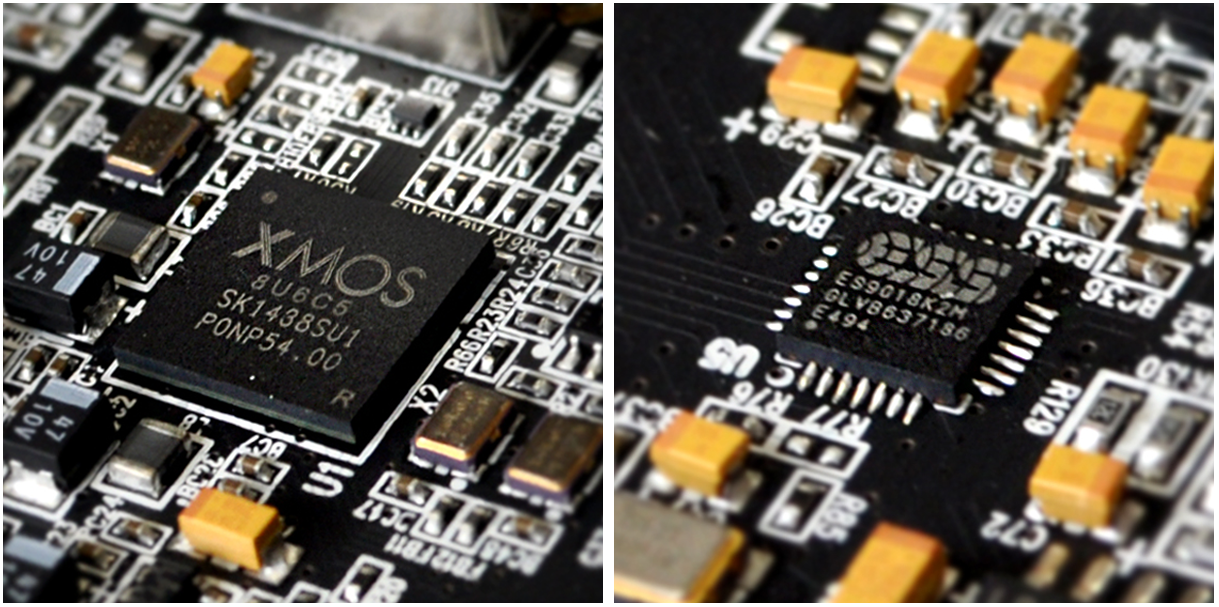

高い解像度と空間再現力を得るために選び抜かれた高音質パーツを採用し、 最大32bit/384kHz(USB入力時)のハイレゾサウンドを再現。


DSD/DXD対応

DSDもDXDもファイルフォーマットを変換することなく、 ネイティブ再生可能。 DSD (DSD64/ DSD128)・DXD(32bit/384kHz)まで対応します。

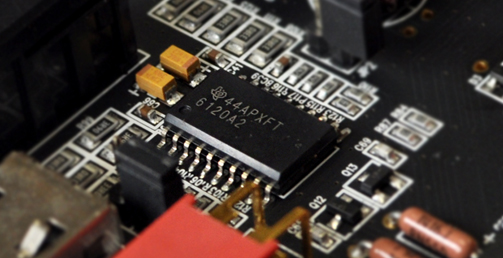

ヘッドホンアンプ

テキサス・インスツルメンツ社のTPA6120A2を搭載。 インピーダンスも32Ω~600Ωまで対応可能。 (製品出荷時は300Ωまで。 基盤のジャンパー差し替えにより300~600Ωのインピーダンスに変更できます)。

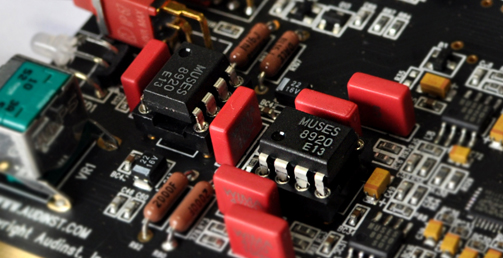

オペアンプ交換

オペアンプを交換できるようにしており、好みにカスタマイズすることが可能。

【注意】 オペアンプ交換時における故障・破損については保証致しません。 取扱いには充分にご注意ください。

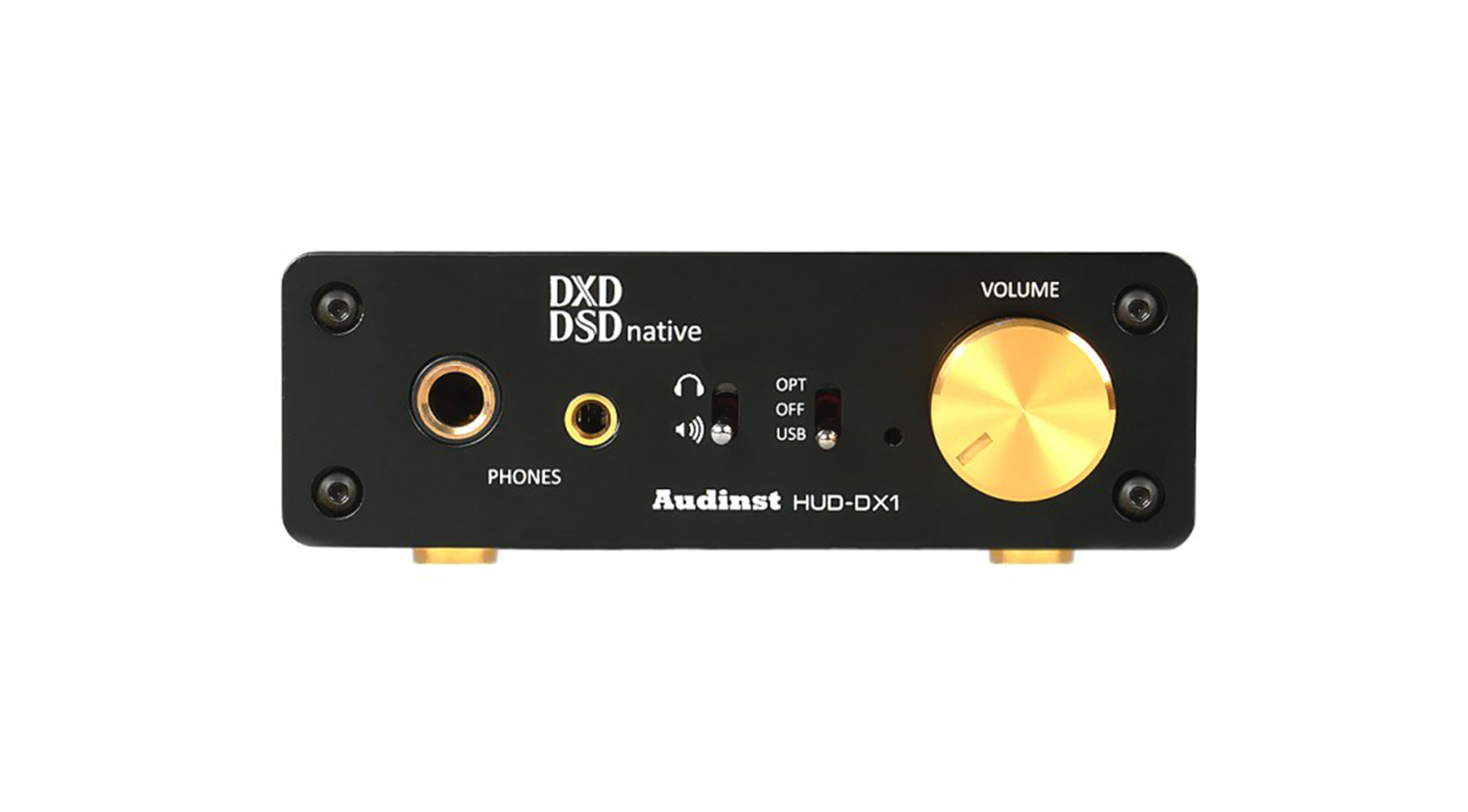

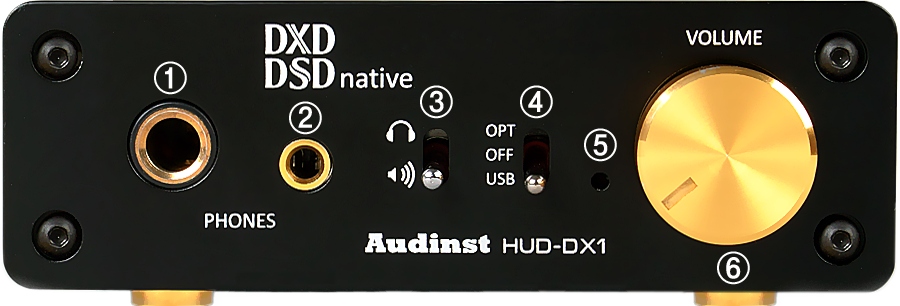

front

① ヘッドホン出力 6.3mmステレオジャック
② ヘッドホン出力 3.5mmステレオミニジャック
③ 出力セレクタースイッチ
④ 電源OFF&入力セレクタースイッチ
⑤ アクティブインジケーター
⑥ ボリュームコントロール

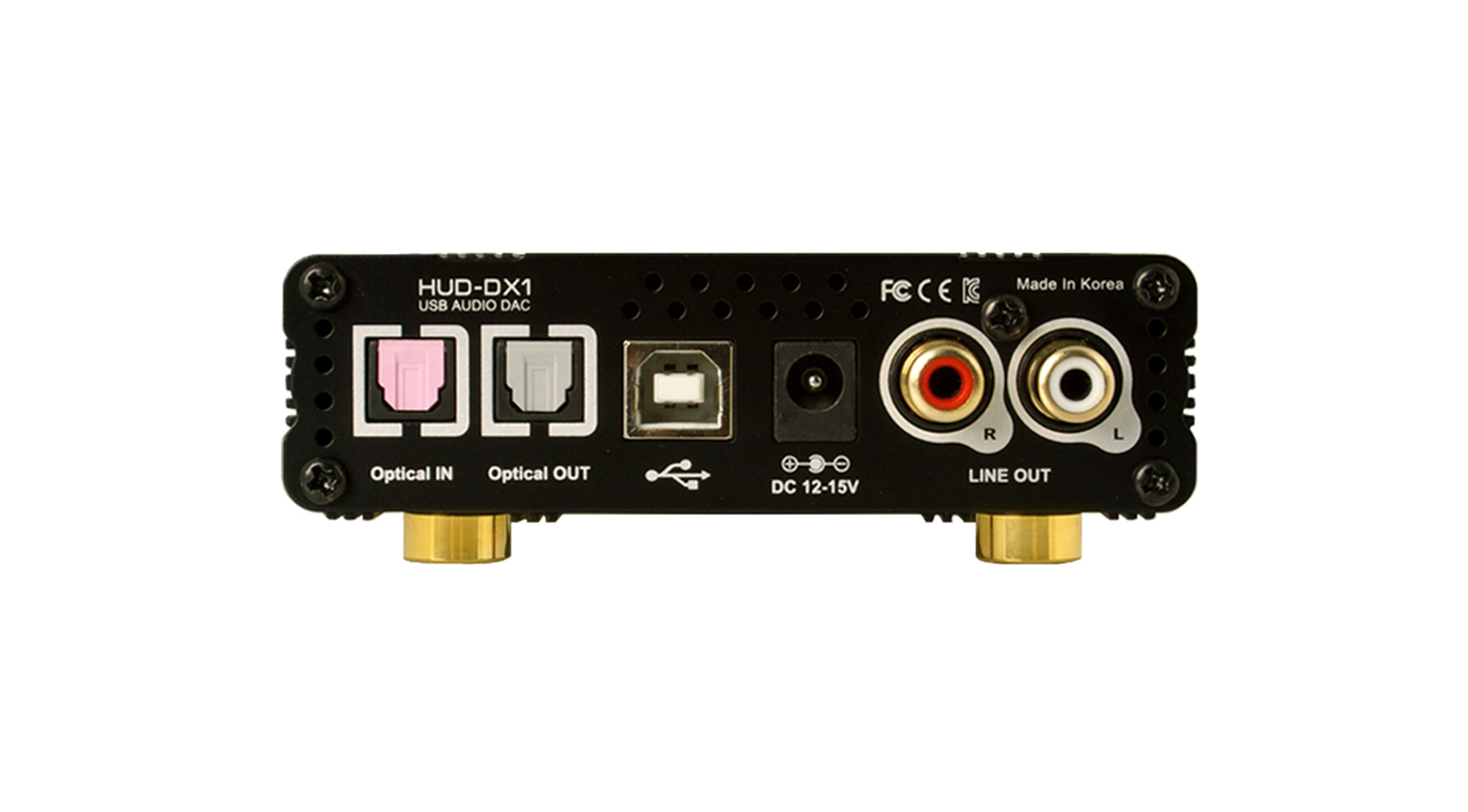

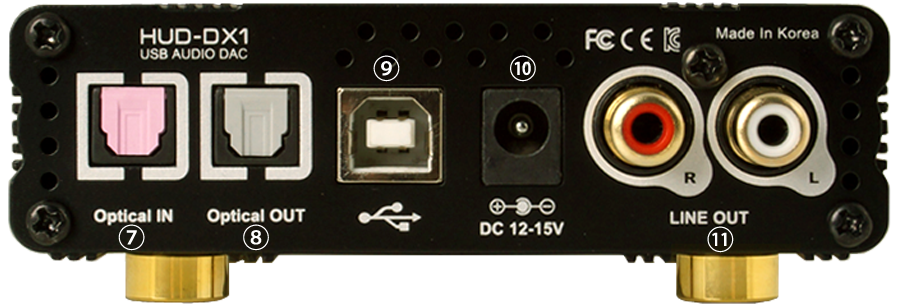

back

⑦ n光デジタル入力(Optical IN)
⑧ 光デジタル入力(Optical OUT)
⑨ USBポート
⑩ 電源端子
⑪ ライン出力 (LINE OUT)

TECHNICAL SPECIFICATIONS


USB

TYPE-B USB2.0ハイスピード対応(最大32bit/384kHz)

対応サンプリングレート
16/24/32bit, 44.1/48.0/88.2/96.0/176.4/192.0/352.8/38


光デジタル入力

S/PDIFオプティカル入力(最大24bit/192kHz)

対応サンプリングレート
16/24bit, 44.1/48.0/88.2/96.0/176.4/192.0kHz


DAコンバーター

ES9018K2M DNR:127dB THD+N:-120dB


ヘッドホン出力

1. 6.3mm標準ジャック
2. 3.5mmステレオミニプラグ
最大出力 1.5W@32Ω

対応インピーダンス:16∼600Ω
300∼600Ωにする場合は14ページ参照


ライン出力

アンバランス RCAステレオ
最大±3.2Vpp インピーダンス:200Ω


デジタル出力

• S/PDIFオプティカル出力(最大24bit/192kHz)


オペアンプ

• I/Vコンバーター :MUSES8920E(SMDx2 交換不可)
• ディファレンシャル:MUSES8920(DIP 交換可)
• ラインアウト:MUSES8920(DIP 交換可)
• ヘッドホンアンプ  :TPA6120A2(SMD 交換不可)


サイズ

幅 104mm x 高さ 34mm x 奥行 120mm


重量

重量300g


電源

ACアダプタ(12~15V)推奨
USBバスパワーでも動作可能


動作環境

• 動作環境
• OS :Windows XP / Vista / Windows7、8、10(32bit、64bit)
• Mac OS X ~
• CPU : インテルデュアルコアCPU以上または同等のAMD CPU(クアッドコア推奨)
• RAM : 2GB以上(4GB以上を推奨)

• USB 2.0またはUSB 3.0ポートを搭載したマザーボード/ノートブック
• 転送速度が速いHDDにOSをインストールすること(SSD推奨)


付属品

・HUD-DX1 本体
・USB ケーブル (A to B Type, 1.5m)
・電源アダプター (DC 15V / 0.5A~1A)
・六角レンチ(ボリュームノブ着脱用)
・マニュアル (保証書含む)
・インシュレーター (本体固定用)
