AMI MUSIK DDH-1

クラス最高の品質と最高のパフォーマンス、多彩な入出力を備えたオーディオデバイス

概要

DDH-1は、高音質かつコンパクトにPCオーディオの中核として機能するように豊富な入出力を搭載したUSBオーディオデバイスです。PC接続時は192kHz対応のUSB-DACとして使用することができ、スタンドアロンでもDAコンバーター、ADコンバーター、DDコンバーターとして使用することが可能です。高性能ヘッドフォンアンプやプリアンプとして、様々なシステムへの汎用性を持ったオールインワン製品となっております。

アシンクロナスUSBモードに対応し、ジッターを最小限に低減。最大192kHz、24bitのUSB&S/PDIF入力に対応し、DDCとしても利用することができるため、ハイサンプリングのデジタル情報をロスのない完全な状態で伝送することが可能です。

Windows環境では専用ドライバをインストールすることにより、USB Audio Class2に対応。OS側にて192kHz/24bitでのハイレゾナンス再生が可能となり、さらにWDM/ Direct X、ASIO2.1、WASAPI exclusiveモードをサポートすることにより、様々な音楽系ソフトウェアや高音質での再生に対応。
Macでは 10.6.4以降のOSに標準対応し、ドライバーをインストールすることなくUSBで接続するだけで、手軽に高音質でお楽しみいただけます。

コンパクトなボディにもかかわらず、高音質再生を実現するために日本製高性能パーツを多く使用しています。ボリュームは本製品のために特別に生産されたALPSポテンショメータを使用。コンデンサーはPanasonic、Nichicon製を採用し、電源ノイズを大幅に低減。アシンクロナスモード時のデジタルクロックを高精度で安定させるために、それぞれの周波数倍数ごとに高精度水晶発振器を搭載。200kHZ以上に対応したデジタルオーディオインターフェースユニットとDAコンバーターを採用しているため、ハイサンプリングレート時も、より安定的で高音質での再生が可能です。

フロントパネルには口径の違う2系統のヘッドフォンジャックを搭載。16~600Ωの様々なインピーダンスに対応し、変換プラグを使用することなく高音質ヘッドフォンアンプとして使用することができます。また、非常に見やすいQuad-level LEDインジケーターを搭載し、各サンプリングレートの確認が容易に行えます。

プリアンプとして使用する場合は、リアパネルのFIX / VARスイッチにてDAC本来の音量で出力するFIXモード(固定音量)と、ボリュームノブで音量調節が可能なVariableモード (可変音量)を選択することができます。

OPAMPはLM49860×2、NJM2114D×3を使用し、交換可能なDIPソケットタイプを採用しているため、お好みのOPAMPに交換して、自分だけのお好みのサウンドへチューニングすることが可能です。

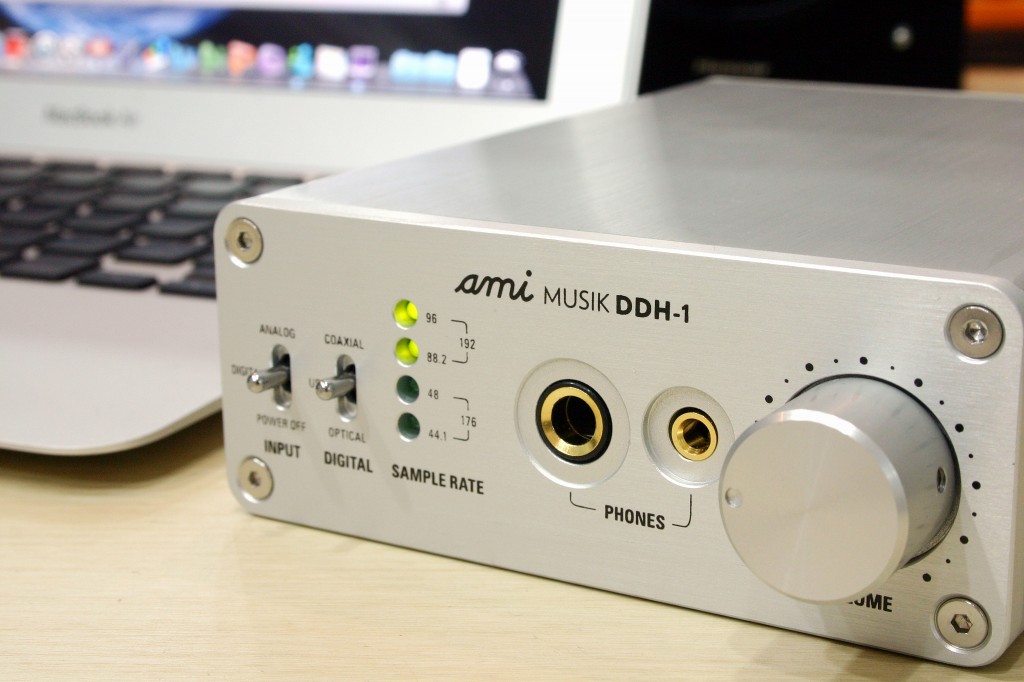

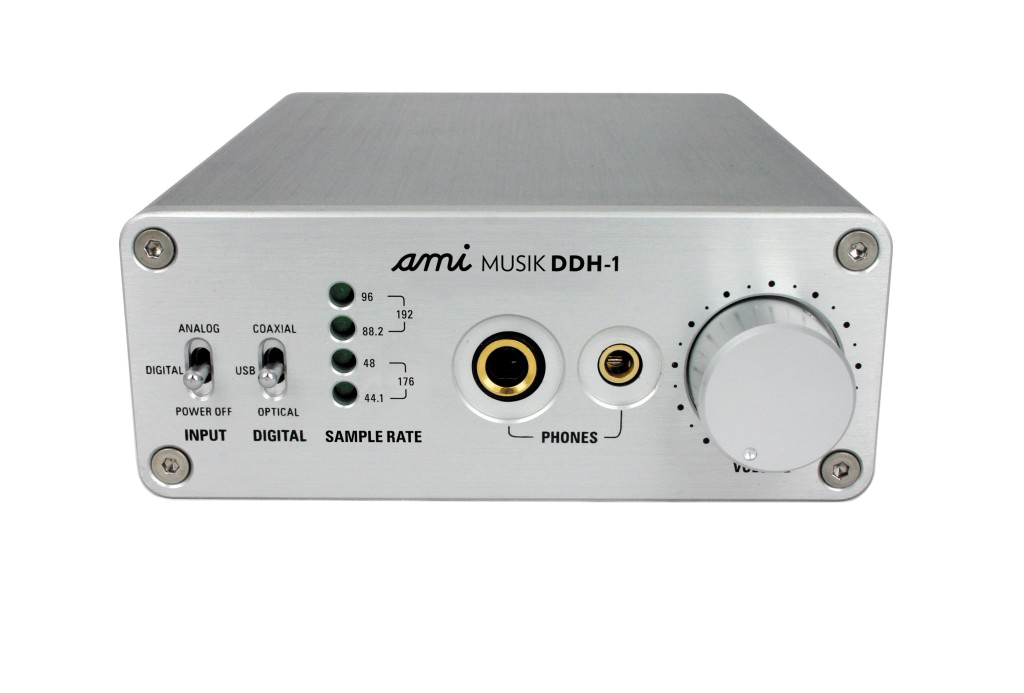

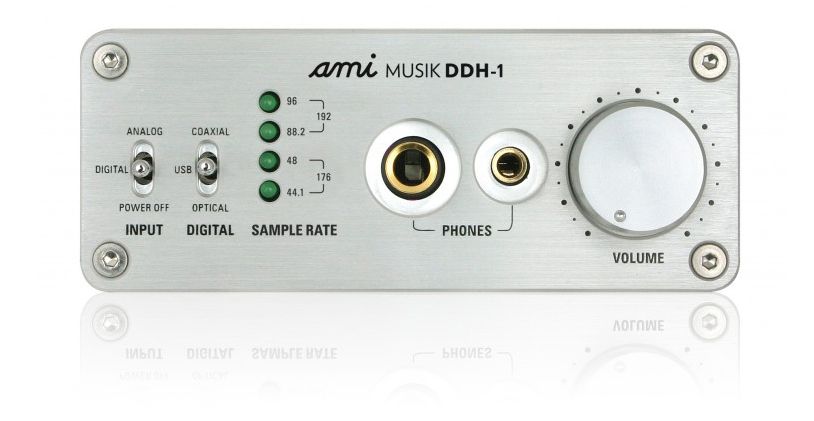

フロントパネル


  • INPUT:
    入力モードを選択します。入力を選択することで本製品の電源がONになります。
    Power OFF、Digital入力(電源ON)、Analog入力(電源ON)を選択します。
  • Digital:
    デジタル入力ソース(Optical、USB、Coaxial)を選択します。
  • LED:
    電源がONになると、1つ、または2つの点灯によって現在のサンプルレートを表示します。
    44.1kHz、48kHz、88.2kHz、96kHz、176.4kHz、192kHz
  • Phones:
    金メッキ6.35mm、3.5mmステレオフォンジャック。口径の違う2系統を搭載し、変換プラグを使用することなく接続することが可能で、高音質のヘッドフォン出力を楽しむことができます。
  • Volume:
    ALPSポテンショメータを使用。ギャングエラーを最小化し、細やかなボリューム調整が可能です。

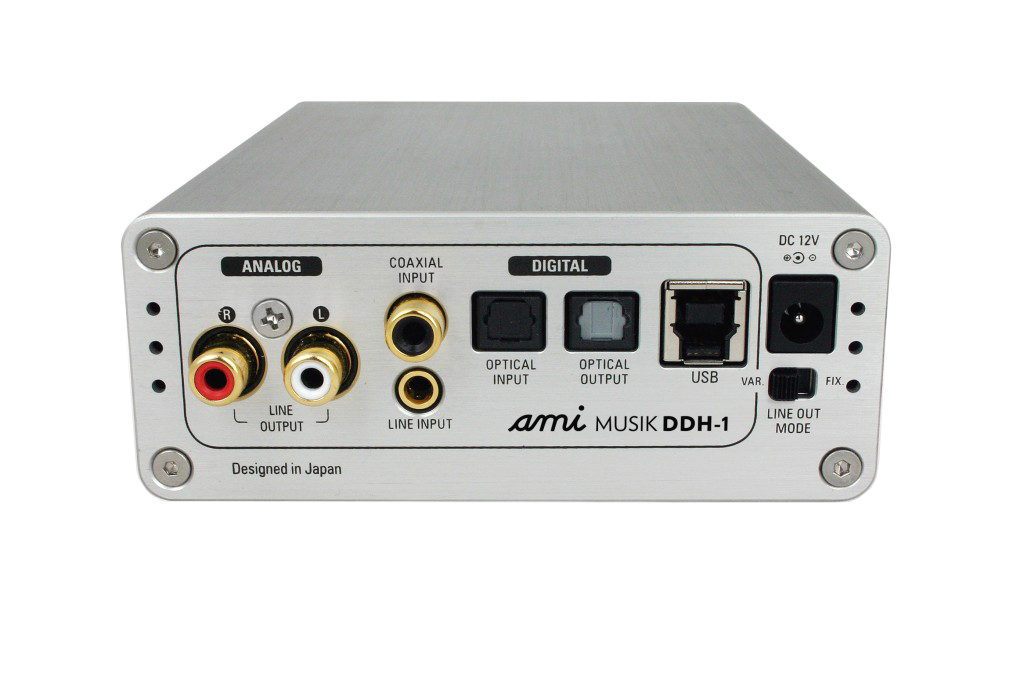

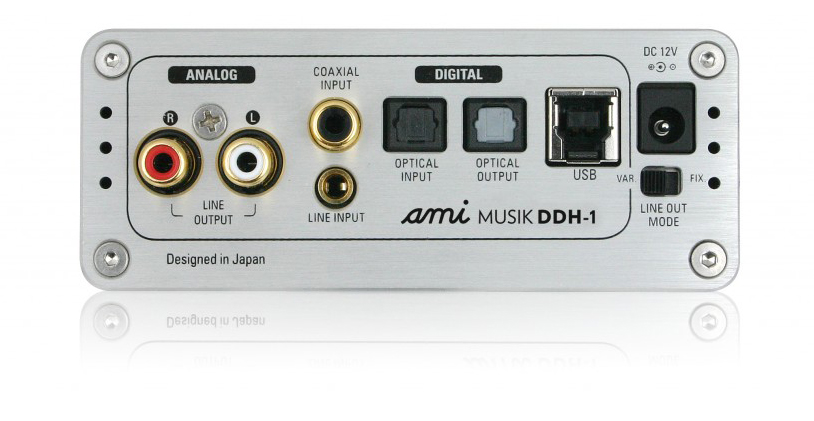

リアパネル


  • Line output:
    金メッキRCAステレオジャック。
    FIX / VARスイッチで選択した音量で出力します。
  • Line input:
    3.5mmステレオミニジャック。
    ライン入力されたソースは、ヘッドフォンアウトとラインアウトから出力され、同時にA/Dコンバーターを経由し、96kHz光出力に出力します。
    ※USB経由でのパソコンへの入力としては使用できません。
  • Coaxial input:
    S/PDIFデジタルコネクター。
    最大24bit/192kHz対応。入力ソースは、ヘッドフォンアウト、ラインアウト、光デジタル出力に出力します。
  • Optical input:
    TOSLINK OPTICALデジタルコネクター。
    最大24bit/192kHz対応。入力ソースは、ヘッドフォンアウト、ラインアウト、光デジタルアウトに出力します。
  • Optical output:
    TOSLINK OPTICALデジタルコネクター。
    最大24bit/192kHz 対応。USB入力、Optical入力、Coaxial入力、Analog入力を変換してデジタル出力が可能。ADコンバーター、並びにDDコンバーターとして使用可能。
  • USB input:
    USB 3.0 B femaleコネクター。
    最大24bit/192kHz対応。High-speed asynchronous modeに対応し、USB 3.0ポートとUSB 2.0ポートの両方をサポートします。
    ※USB1.1(Full Speed)仕様のUSBポートやUSB HUBに接続した場合の対応サンプリング周波数は、最大24bit/96kHzとなります。できるだけパソコンのUSB2.0仕様のUSBポートに直接本製品を接続するようにしてください。
  • DC input:
    高品質の大容量DC 12V 2.5A入力コネクター。
    DC入力は過電圧、過電流防止回路が適用され、異常な電気的衝撃に迅速かつ安全に対応します。
  • Line output mode selection:
    FIX / VARスイッチ。
    高級機器に適用されるDAC本来の音量で出力するFIXモード(固定音量)と、Preampとしてボリュームノブで音量調節が可能なVariableモード (可変音量)を選択します。ユーザーの好みに合わせて活用することができます。

各部の説明

  • USBコントローラー:XMOS
    USB Audio Class2 規格に対応し、24bit/192kHz(High speed USB2.0時)デジタル出力をサポート。
  • デジタルオーディオインターフェース:DIX9211
    Max 216kHz対応。アシンクロナス方式において最高のデジタルオーディオ処理性能を提供。
  • DAコンバーター:PCM1795
    ハイエンドクオリティDACとして最高のダイナミック•パフォーマンスとクロック•ジッタの低減を実現。
  • ADコンバーター:AK5386VTP-E2
    ハイエンドクオリティ110dBのダイナミックレンジを誇り、高解像度でのデジタル変換を実現。24bit/96kHz(固定)OPTICAL Digital outのみ、出力可能。
  • ヘッドフォンアンプ:TPA6120A
    プレミアムグレード120dBのダイナミックレンジと超低歪率&S/N比を誇り、16~600Ωのワイドレンジインピーダンスに対応。
  • オペアンプ:LM49860×2、NJM2114D×3
    低歪率&ローノイズで高音質なLM49860と、ローノイズで音質に定評のあるNJM2114Dを交換可能なDIPソケット方式で搭載。ユーザーのお好みに応じてOPAMPの交換が可能。

仕様

  • サイズ: 113W x 45H x 146D (mm)
  • デジタル入力
    • USB 3.0 B Female (USB 2.0 B Compatible)
      USB対応サンプルレート: 44.1 / 48 / 88.2 / 96 / 176.4 / 192kHz
    • TOSLINK optical/coaxial
      Optical/Coaxial対応サンプルレート: 32 / 44.1 / 48 / 88.2 / 96 / 176.4 / 192kHz
      対応ビットレート: 16 or 24bit
  • アナログ入力
    • 3.5mm ステレオミニジャック
      ADC対応サンプル/ビットレート: 96kHz/24it(固定)
  • デジタル出力
    • TOSLINK optical
      対応サンプルレート: 32 / 44.1 / 48 / 88.2 / 96 / 176.4 / 192kHz
  • ライン出力
    • 金メッキRCAステレオジャック
      出力レベル: 2Vrms (アンバランス出力)
      全高調波歪率: less than 0.01% at 1kHz
      周波数帯域: 20Hz / 20kHz +-0.3dB
  • ヘッドフォン出力
    • 6.35mm ステレオフォンジャック
    • 3.5mm ステレオミニジャック
      対応インピーダンス: 16~600ohm
      出力レベル: 最大100mW (32ohm)
      全高調波歪率: less than 0.01% at 1kHz, 32ohm loaded, 100mW
      周波数帯域: 20Hz / 20kHz +-0.3dB (32ohm loaded, 100mW)

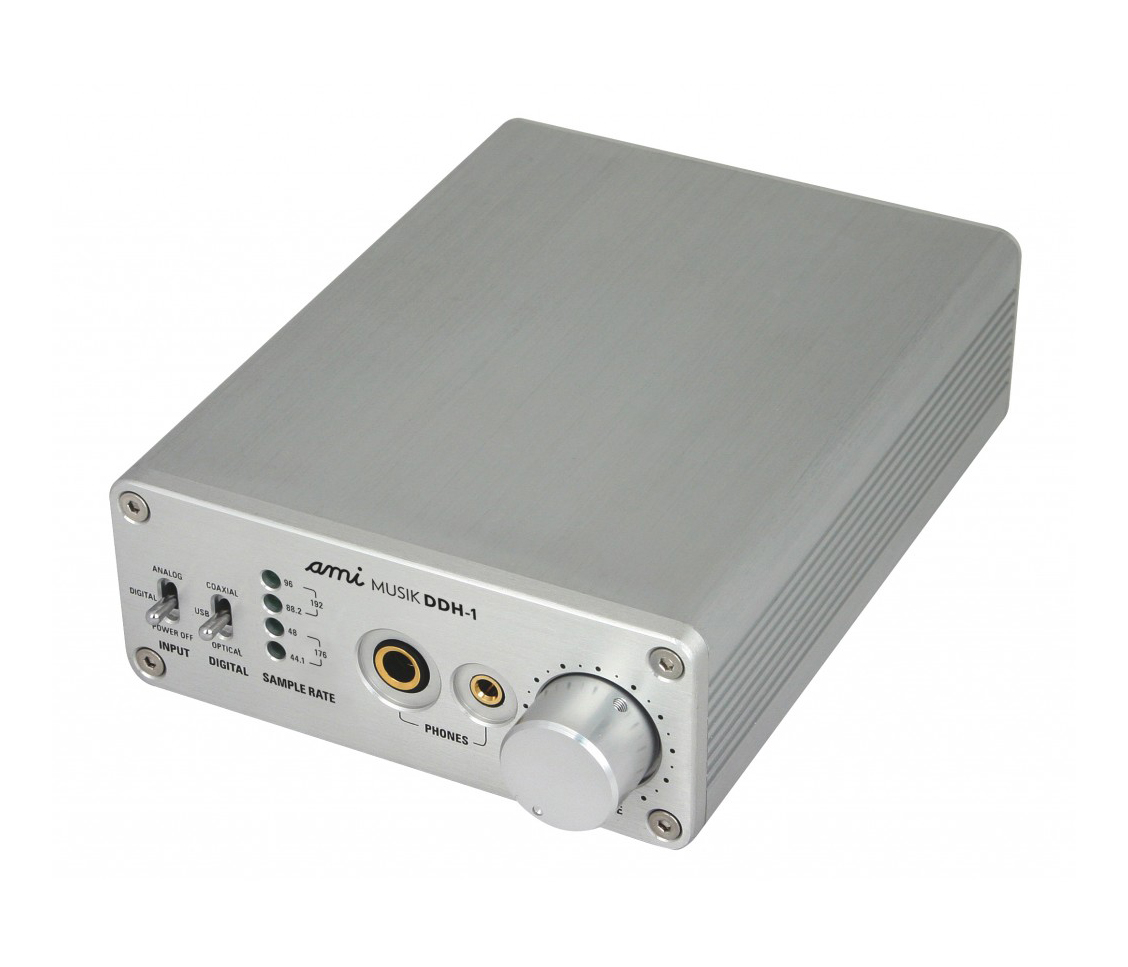

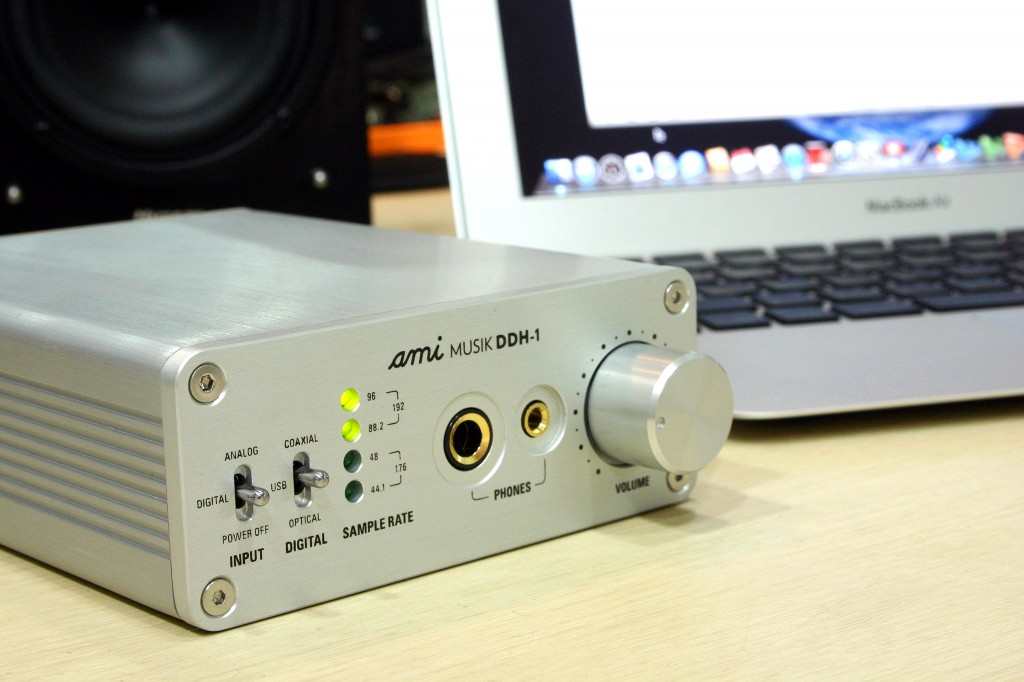

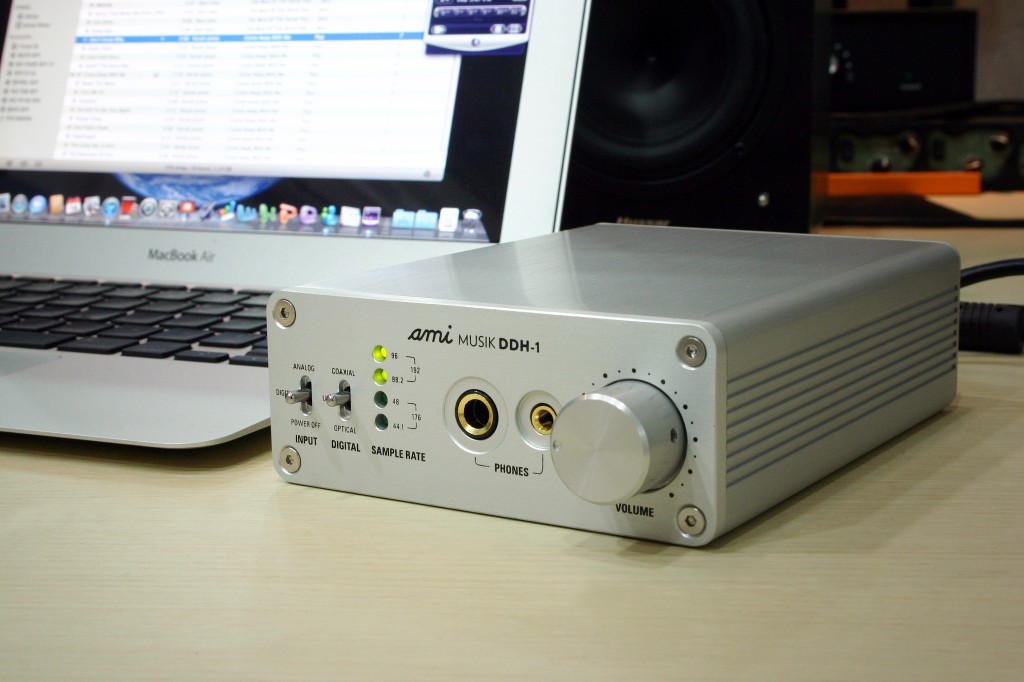

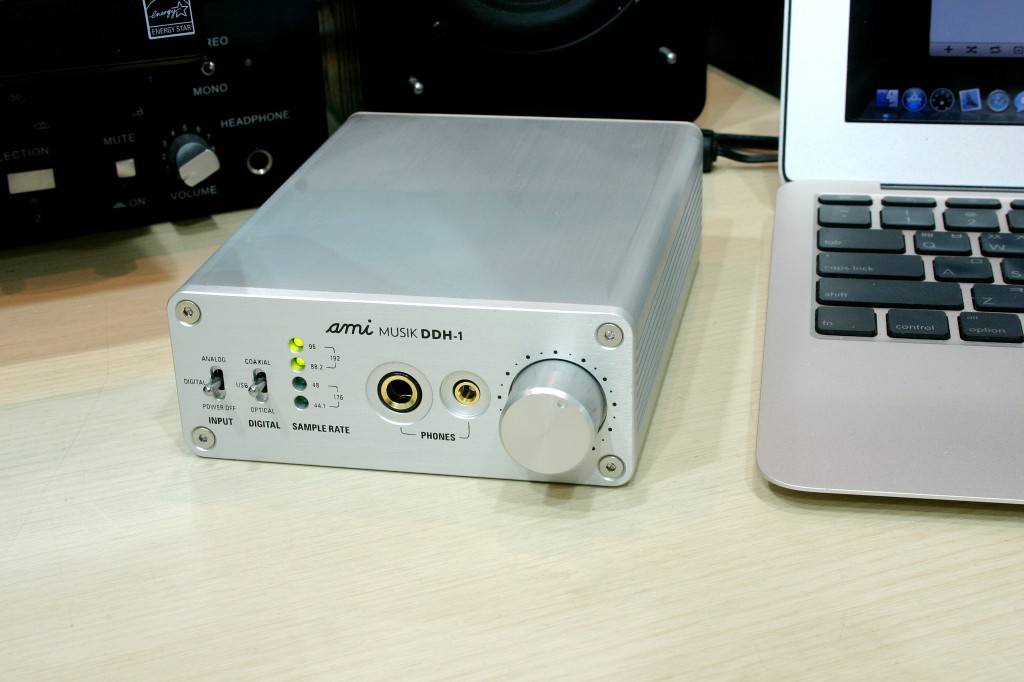

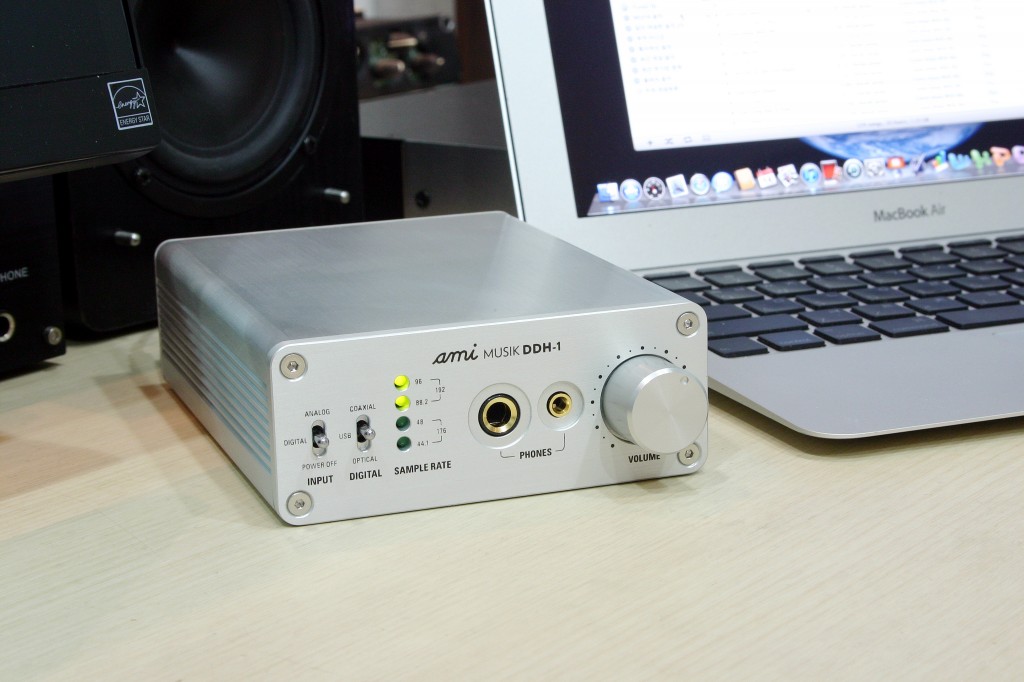

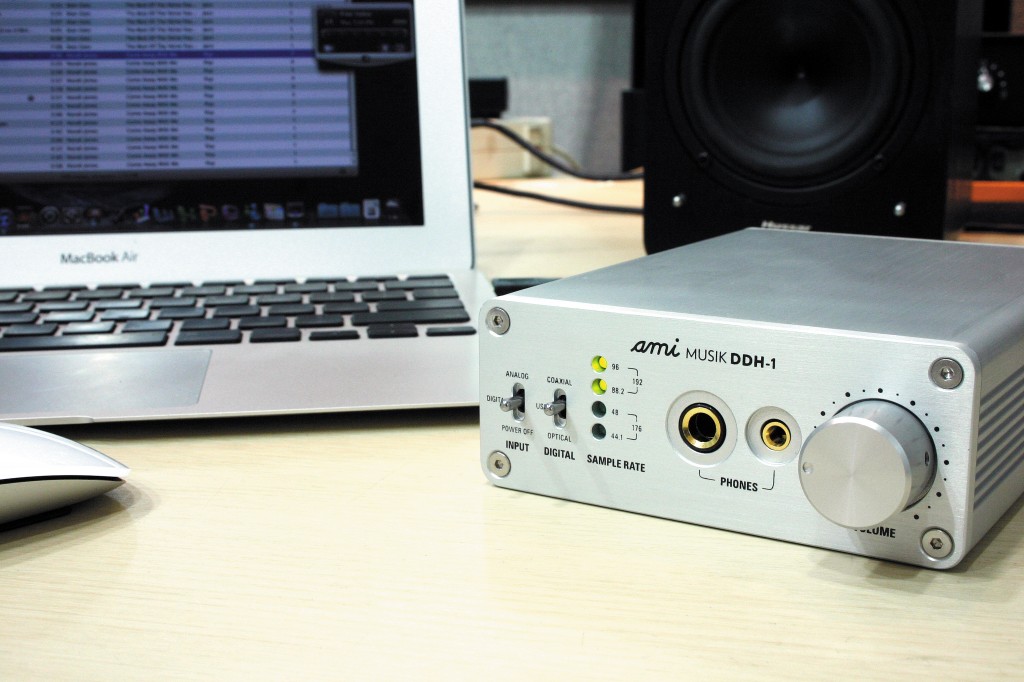

ギャラリー
