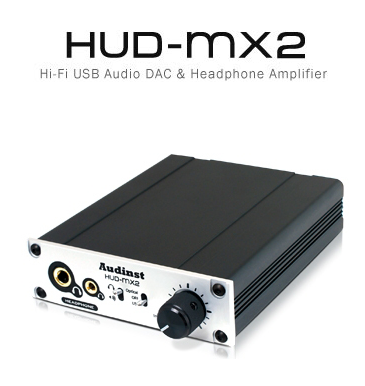

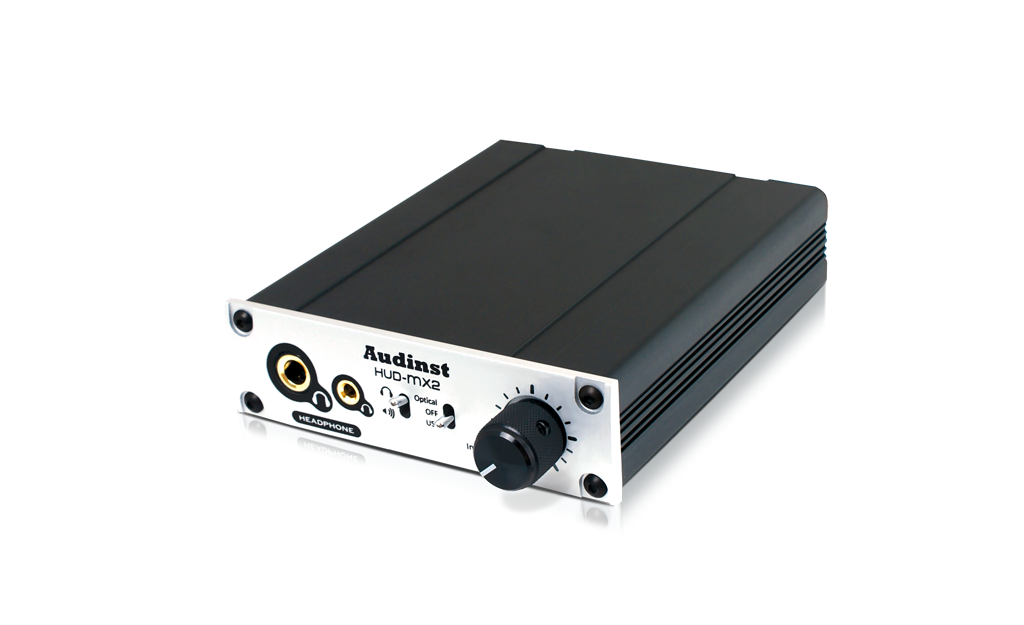

HUD-mx2


最上位級DACと強力な
デュアルヘッドホンアンプ


HUD-mx2は最高の音質と利便性を実現するために開発された、USB DACとDDC機能を搭載したコンパクトプリ&ヘッドホンアンプです。現行モデルのHUD-mx1の音質をさらにグレードアップし、新たにオプティカル入力を搭載。非常にクリアーで高い解像度と空間再現力を実現し、多くの高音質パーツと卓越したPCB設計技術をもとに、長い期間をかけて開発されました。 USBバスパワーのみで光デジタル入力(最大24bit/192kHz)とUSB入力(最大24bit/96kHz)に対応し、付属のアダプター接続時にはOPAMPの駆動力を最大限に発揮することが可能なため、より高い出力ゲインと高音質での鑑賞が可能です。PCからUSB入力で使用する際には自動電源ON/OFF機能やスリープモード機能をサポートし、電源効率を最大化することにより利便性とエコ性能を高めています。


24bit / 192kHz
123dB SNR


High-end Sound


今までのDACで感じることができなかった原音に最も近い音を再現するための 回路構成と最高級の部品から構成されるHUD-mx2。ステレオホン、 ステレオミニ端子の両方の規格に適応し、他の変換アダプタが不要です。 デュアルヘッドホン出力は600Ωのヘッドホン使用時にも十分に駆動力を発揮し、クリーンで高解像力を実現しています。


ハイエンドを追求する
パフォーマンス

PCオーディオの潜在的な可能性を最大限に引き出すことが可能で、 CDのレベルを卓越した96kHz高音質再生に対応。コンピュータベースの一般的なオーディオ再生を 、ハイエンドオーディオまで高め、USB DACとして劇的な高品位再生を実現しています。 また、OPTICAL入力は192kHzに対応し、ピュアオーディオクラスのハイレゾナンス規格の再生が可能で、 手軽に最高級レベルを楽しむことが可能です。


Feature

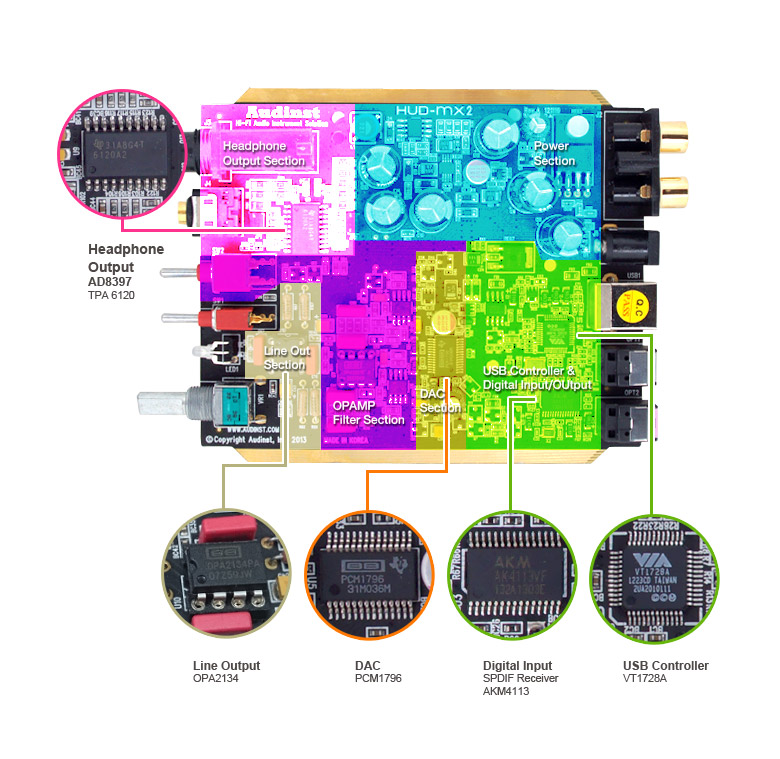

  • USBコントローラーのクロックジェネレーターに高純度TCXOを採用
  • フロントパネルのボリュームコントロールに高性能ALPS Potentiometerと最高級アルミノブを採用
  • ローパス フィルター部にWIMA社の高級Film Capacitorを採用
  • 安定した高品質の電源供給を確保するため、合計8個の専用レギュレーターと高性能Low-ESR&Tantalum Capacitorを採用
  • DAC電源部にSuper Low-ESR&High ripple currentの高性能Solid Capacitorを採用
  • ハイエンドオーディオ機器に採用されているVishay-Daleの最高級Metal Film Resisterを採用
  • USBデジタルオーディオ信号をS/PDIF(Optical)に出力するDDC機能搭載
  • 多くのUSB Audio DACで採用されていないサンプリング周波数、88.2kHzに対応
  • 電源ON/OFF時に発生する不要なノイズを除去する、Anti-POP回路搭載

24bit/192kHz 高音質再生

VIA社の「Vinyl Envy USB 2.0 Audio Controller」を採用し、 USB入力時最大24bit/96kHz、オプティカル入力時最大24bit/192kHzの高音質音源を 、デジタル情報を損失することなく再生することが可能です。 ダイナミックレンジ123dBを誇るTi社の高性能DAC「PCM1796」を搭載し、高い解像力とHi-Fi水準のクオリティを発揮します。

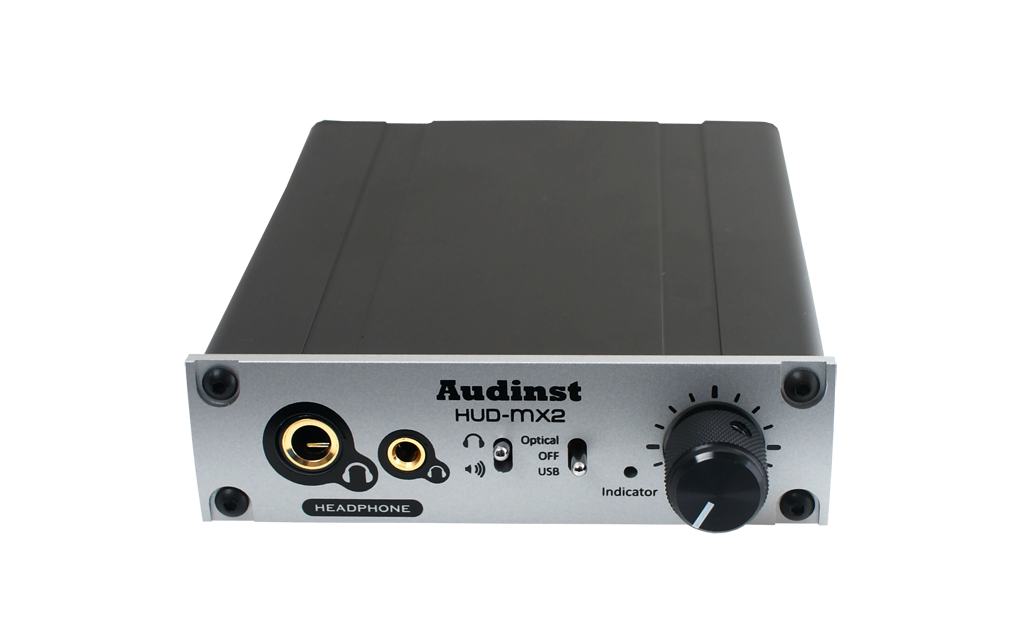

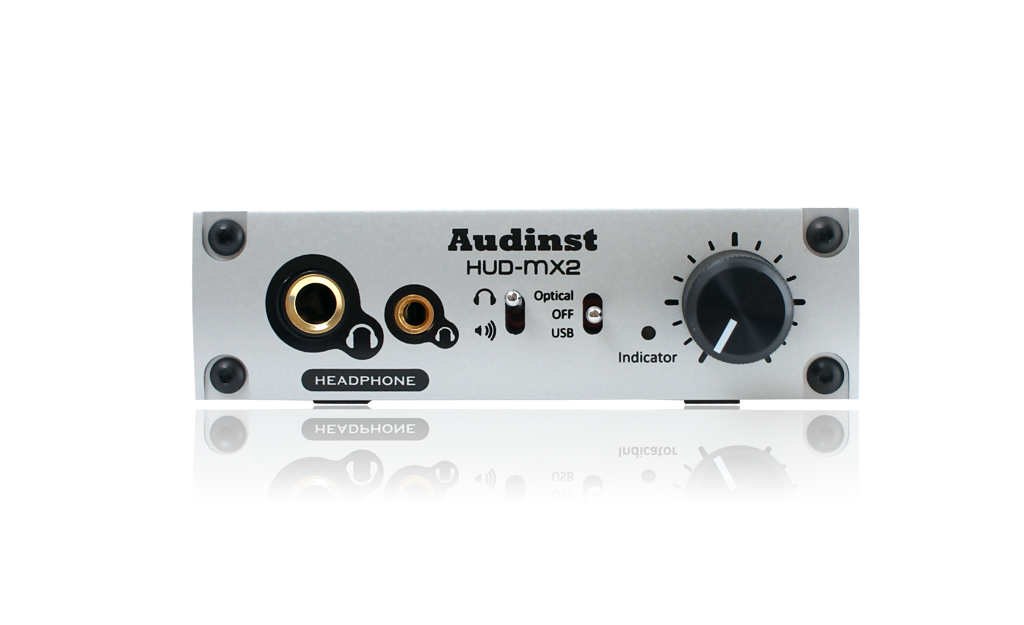

Simple & Easy わかりやすいフロントデザイン

なめらかな曲線処理を施し、ほのかなシルバーカラーで高級感を演出。 平面的で同一的なフロントパネルのイメージを刷新し、デザインにもこだわった筐体を採用しています。 複雑な文字やスイッチを排除し、シンプルな操作性で直感的に使用することが可能です。 また、従来機に要望が多かった電源スイッチを組み込み、エコ性能を高めています。

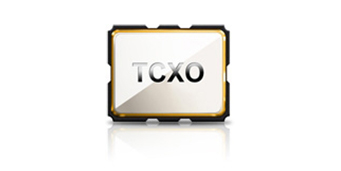

USBコントローラのClock Generatorに高純度TCXO採用

電気を加えると独自の振動をする水晶発振器は、電子回路の一定の周波数を生成するための共振回路に使用されます。 しかし、外気温に応じて水晶発振器の振動数が変化する周波数偏移が発生し、精密電子機器に障害や周波数歪みを 発生させる要因になることがあります。TCXOは外気温による水晶発振器の周波数偏移を低減させるために、 水晶発振器内部の温度を一定に維持して周波数を固定させる重要な役割を果たしています。 周波数に敏感なオーディオ機器にとって欠かせない重要な部品です。


最上級OPAMP搭載、高性能ヘッドホンアンプ

OPAMPはNational Semiconductorの「LME49860」とTi社の「OPA2227」、 「OPA2134」を搭載。バランスの良い組み合わせとなっており、 非常に低い歪率と優れたS/N比を実現しました。また、強力かつダイナミックなドライビング能力を 発揮するTi社のHi-Fiヘッドホンアンプ「TPA6120A2」を搭載しています。 工場出荷時の状態では、300Ω以下のヘッドホンに最適化され、本体内部のゲインジャンパーを 挿し変えることにより、600Ωのハイインピーダンスヘッドホンでも十分な音量で聞くことができます。 Ti社にてスタンダードデザインとして提示されているI/Vコンバーター、 およびフィルター回路をDAC出力部に厳密に準拠して設計し、 多くの最上級部品を経て生み出される高品質のオーディオ信号は、スピーカー、イヤホン、ヘッドホンへダイレクトに響き渡ります。

電源部に高性能ローノイズLDO レギュレーター&インバーター回路搭載

±電源方式の高性能OPAMPを駆動するためにはPositive VoltageとNegative Voltageの安定した供給が必要です。 USBポート、もしくはアダプタを通じて供給される電源を、ノイズの無い安定的で良質の電源に整流し、 高性能インバーター回路を通じてOPAMP回路に均一に供給します。 基本となる電源部を重視して設計しているため、Hi-End機器のような豊かで密度感のある最上の アナログ信号を生成することが可能となっています。


電源自動ON/OFFと節電機能

USB入力で使用している場合は、コンピュータ電源のON/OFFやスリープモードのON/OFF時に、 HUD-mx2の電源も自動的にON/OFFするように設計されており、利便性と電力効率を高めています。

USBバスパワー対応

付属のアダプターを使用しなくても、多くのパソコン環境にてUSB電源だけで使用可能です。 ただし、電源アダプターを使用しないUSBハブや、一部の低消費電力のノートパソコンでは、 若干のノイズが発生したり不具合が起こる場合があります。これはUSB電源が安定しないために起こる現象のため、 アダプターを使用することで解消されます。USBバスパワーのみで使用する場合は、 パソコンのマスターボリュームを80%程度にして使用してください。特に150Ω以上の高インピーダンス•ヘッドホンを使用する場合や、 iPadやスマートホンとの接続時には、必ずアダプターを接続して使用してください。アダプターを使用する事で最大出力での使用が可能です。


ライン&ヘッドホン出力の保護回路搭載

入力の切り替えや電源OFFを行う際の瞬間的な大きな信号がスピーカー/ヘッドホンに流入することを一時的に遮断する回路が搭載されています。

電源保護回路搭載

アダプターとバスパワーの切り替え時には電源保護回路が機能しています。本製品を使用する場合は安定性と安全性を考慮し、 アダプターを接続した後にUSBケーブルを接続することを推奨しています。アダプターを外すと電源はUSBバスパワーになり、 逆の手順で接続した際は自動的に電源はアダプターに切り替わります。電源ソースの切り替え時は一時的に音が歪むことがありますが、 これは電源保護回路が正常に動作している現象となり、機器の故障ではありません。


88.2kHzをサポート

多くのUSB Audio DACでサポートされていないサンプリング周波数の88.2kHzに対応。

便利な携帯性と互換性

持ち運びに便利なコンパクトでスタイリッシュなデザイン。パソコンがあるところならどこでも携帯して 容易に最高の音質で楽しむことができます。携帯性に優れ、USBケーブル1本でドライバーのインストールもなく、 バスパワー駆動ですぐに使用することが可能です。 Windows XP / Vista / 7 / 8、Mac OS Xまで自動的に認識し、ユーザーのOS環境に依存しない最適な互換性を備えています。

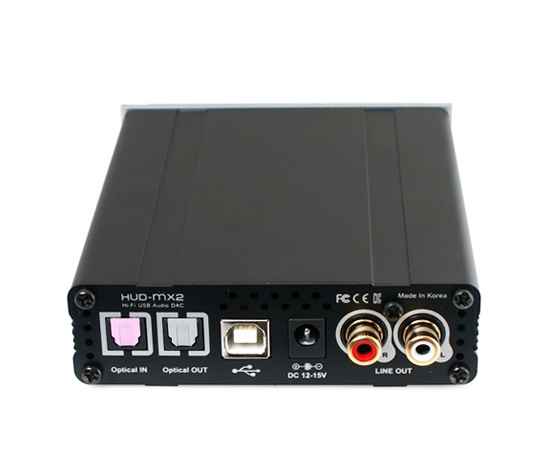

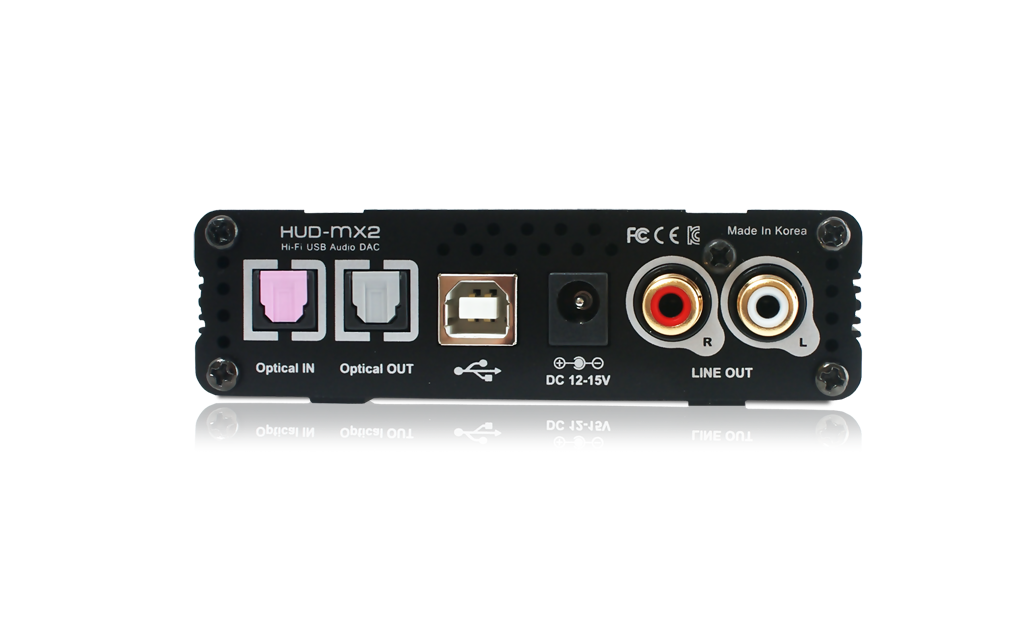

TECHNICAL SPECIFICATIONS


Interface

- USB1.1 and USB2.0 Full Speed​​対応
(最大 24bit/96kHz)

- S/ PDIF Optical on TOS-LINK
(最大 24bit/192kHz)

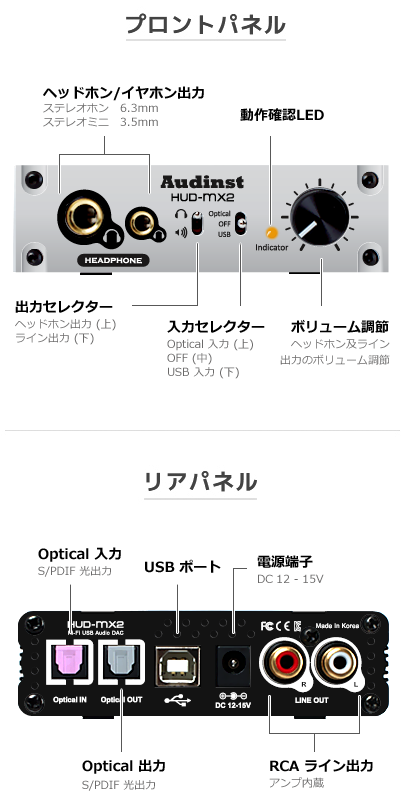

Line Out / Headphone Connectors

RCA / Stereo phone & Stereo mini


Resolution/Sampling rate

16/24bit, 44.1/48.0/88.2/96.0/176.4/192.0kHz


Digital Out(S/PDIF)

Optical(最大 24bit/96kHz)


D/A Converter

24bit / 192kHz, 123dB SNR


OS

Windows XP / Vista / Windows7、8、10 / Mac OS X ~


Headphone Impedance

16~600 Ω


Dimension(mm)

100 x 120 x 29 (W x D x H)
Weight : 260 g


In the box

- HUD-mx2 本体
- USB ケーブル (A to B Type, 1.5m)
- RCA ケーブル(1.5m)
- 電源アダプター (DC 15V / 0.5A~1A)
- 六角レンチ(ボリュームノブ着脱用)
- マニュアル (保証書含む)
- ゴム足 (本体固定用)
